长距离输水管道健康在线监测系统

长距离输水管道健康在线监测系统

副标题

监测背景
系统概述
主要监测内容

    随着国民经济的发展,中国的水资源分布不平衡状况日渐突出,为缓解日益紧张的生产和生活用水压力,近年来从国家到地方相继投资建设了大量引水、供水工程。各地陆续兴建了一系列对当地社会经济有重要影响的长距离引供水工程,长距离引供水工程管道管径大,输水距离长,地质条件复杂。为保证输水工程的安全可靠运行,其安全监测工作越来越引起重视,相关部门正在积极组织修订长距离输水管道工程技术规程规范,将安全监测纳入设计要求。

长距离供排水管道的位移,沉降形变将对管线的正常传输,以及运行的安全与管道寿命造成巨大的影响。管道沉降不仅影响管道供排水的正常功能,还能导致管道泄漏,管道泄漏不仅会造成资源损失和环境污染,因此对管道迕行实时监测,及时发现变形和预报隐 患*显得十分重要。

    对于长距离管道输水项目,工程安全运行很大程度取决于管道安全。工程管道安全监测,主要包括管道结构安全监测和管道渗漏监测。其中:管道结构安全监测包括管道径纵向位移接头渗透变形管道覆土压力和基底压力监测等,工程全线采用自动化结构安全监测系统,在管道施工及运行期间,实时监测管道沉降、变形等结构安全数据;管道渗漏监测对管道压力、噪声进行实时监测,工程全线采用自动化监测系统,采用先进的传感器及分析软件,及时发现微小泄漏、提示爆管信息,实现全天候监视管道运行,确保安全。

通过对长距离输水管道进行实用可靠的安全监测设计及时掌握管道的工作状态、变形规律确保工程安全。主要监测目的:

1验证设计参数和提高设计水平长距离输水管道的设计制造安装运行管理积累经验

2、实施在线监测管道性能状态,对不安全迹象和险情进行诊断

3运用长期积累的监测数据进行分析掌握长距离输水管道的运行规律对其未来性态作出及时有效地预报


1)、管道径向、纵向位移监测

2)管道接头变形监测

3)管道覆土压力及基底应力监测

4)、管道渗漏监测

5)、其它监测



监测内容
监测仪器
管道径向位移
径向位移传感器
纵向位移监测
纵向位移传感器
管道接头变形监测
三向测缝计
管道覆土压力及基底应力监测
土压力计、渗压计
管道渗漏监测
水听器、高频压力传感器
其它监测
分布式光纤技术

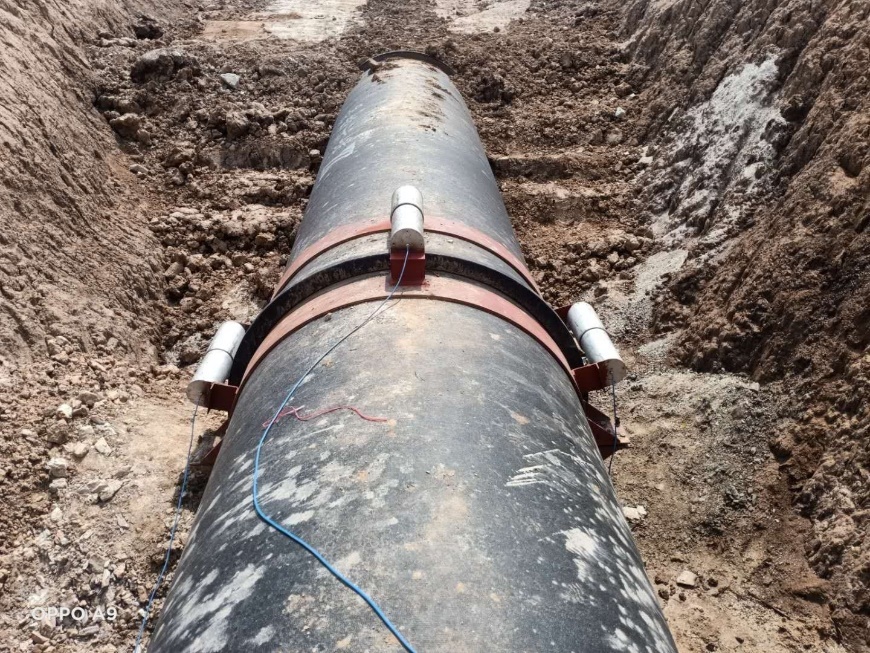

                 管道位移监测





                  管道渗漏监测




                  分布式光纤监测
